吸盤電磁鐵與永磁鐵磁場分布

吸盤電磁鐵作為電磁鐵中比較獨特的一款設計類型電磁鐵，應用廣泛，結構簡單，使用原理和適用場景也簡單。

吸盤電磁鐵與永磁鐵磁性上有區別，所以在測試中如用永磁鐵測試的結果未必用電磁鐵來達到結果。

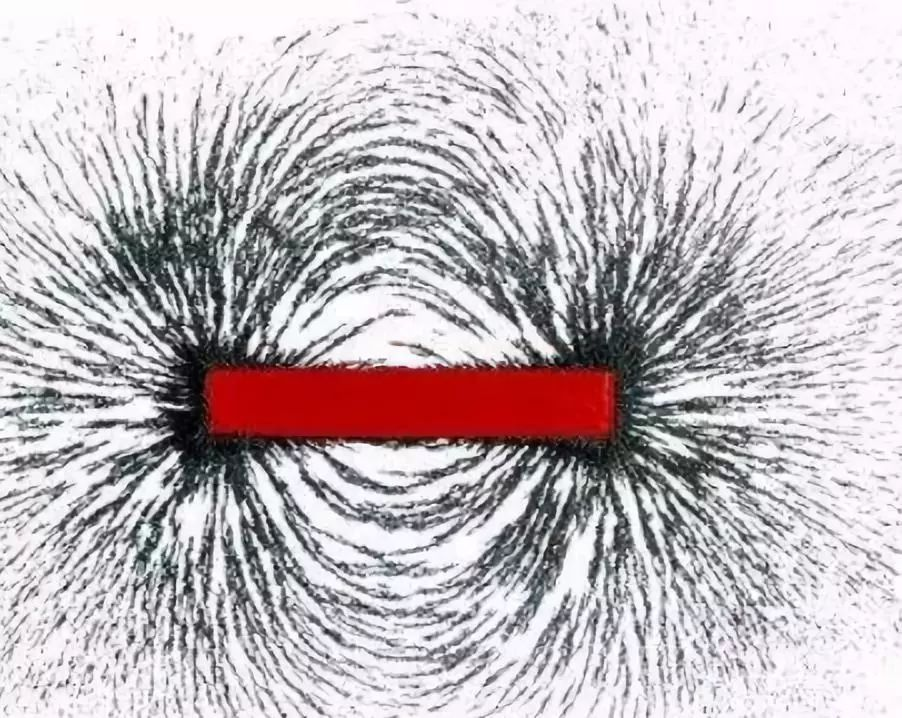

1.永磁鐵磁性分部，為左右兩邊為最大吸力，與導磁體百分百接觸時，是永磁鐵產生吸力最大值。永磁鐵的磁性會(huì )根據溫度、時間、外部磁場干擾會(huì )自然消磁。

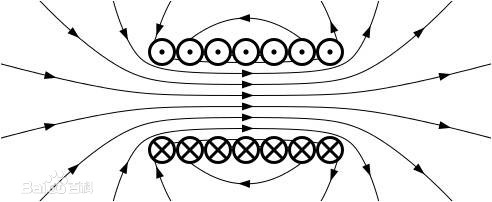

2.電磁鐵磁性分部為線圈最中心，及螺線桿最中間時吸力最大。線圈的閘數變化增加磁力。電磁鐵可通過正負極電流改變電磁鐵的吸力方向。電磁鐵本身不具備磁力，通電后電流經過線圈產生磁場，產生吸力。

3.電磁鐵吸力結果，假設以長度為30mm線圈，那么它的最大吸力在最中間15mm左右吸力最大，距離底部吸盤有15mm的距離。且最大吸力為圓柱正中心點，內圈有吸力，外圈包括線圈外部鐵殼均無吸力。結合以上特性，電磁鐵需要百分百接觸圓形吸面，達到最大吸力值頂峰。（線圈設計基礎外）在電磁鐵百分百接觸的情況下，間隔毫米，力量成倍減少。如百分百接觸有20公斤的吸力才能拉開，價格1毫米的距離10公斤的力量即可拉開，甚至不需要10公斤的力拉開。間隔5毫米后吸力為500（克）基本失去電磁本身價值。

總結：電磁鐵只有單極產生磁力，磁力最大值在線圈中心點，需百分百接觸導磁吸力最大。永磁鐵初始吸力雖小，間隔吸附也有效果。
