錢箱鎖設計和設計原理

一款錢箱鎖整體設計：

設計需求：

鎖錢箱抽屜的鎖，當收銀員輕推錢箱抽屜，抽屜處在半開半閉狀態，此狀態稱之為假關閉，而鎖也處于半關閉狀態并未完全關閉，但是此時鎖的狀態開關上卻往往顯示為已關閉，給收銀員帶來鎖已經關閉錯覺而放松警惕，不再檢查并重新關閉抽屜，容易導致不必要的損失。并且，有時需要對錢箱抽屜的開閉次數進行計數，而這種假關閉也使計數不夠準確。定制錢箱電磁鎖可在線咨詢定制。

解決方案設計：

解決的技術問題是提供一種能夠隨時正確顯示錢箱抽屜開關狀態的錢箱抽屜防欺詐鎖。為解決上述技術問題，提供一種錢箱抽屜防欺詐鎖，包括鎖架，鎖架上安裝有狀態開關，鎖架上設有用于容納抽屜卡銷的凹槽，卡勾，卡勾轉動安裝于所述鎖架上，卡勾包括插槽部和施力導向部，插槽部設有和凹槽配合的插槽，施力導向部上設有卡勾關閉面和卡勾開啟面，卡勾關閉面和卡勾開啟面通過第一開閉過渡頂角平滑過渡；與卡勾配合的撥片，撥片轉動安裝于所述鎖架上，撥片包括頂靠部、鉤部和壓部，頂靠部包括和卡勾關閉面配合的撥片關閉面、和卡勾開啟面配合的撥片開啟面，撥片關閉面和撥片開啟面通過第二開閉過渡頂角平滑過渡，卡勾的施力導向部和撥片的頂靠部相互配合完成開啟、突變、關閉過程，撥片和卡勾之間設有在卡勾旋轉關閉時拉動撥片聯動旋轉使壓部觸動狀態開關的壓片的拉伸彈性件；安裝于所述鎖架上的電磁鐵，電磁鐵的拉桿與所述鉤部通過銷軸鉤掛拉動所述撥片旋轉開啟。用于限制卡勾和撥片旋轉角度的角度限位裝置，角度限位裝置安裝于所述鎖架上。角度限位裝置包括設置于鎖架上的卡勾開啟旋轉角度限位銷和設置于撥片上的撥片關閉旋轉角度限位部，撥片關閉旋轉角度限位部與鎖架端面配合限制關閉角度。抽屜上的卡銷卡入到插槽內推動卡勾旋轉關閉，其過程中，施力導向部的第一開閉過渡頂角頂著撥片的頂靠部時為抽屜關閉的突變位置，如若此時繼續推動抽屜，卡勾繼續被推動旋轉關閉，使卡勾關閉面和撥片關閉面配合，抽屜就無法再后退開啟；如若抽屜推動位置未過突變位置，放開抽屜， 抽屜會(huì )被自動彈開。而狀態開關正是在抽屜推動位置過了突變位置后才被壓部觸動的，從而準確的識別了抽屜的關閉狀態，有效的避免了抽屜假關閉狀態時造成狀態開關的計數不準確。

錢箱開關鎖原理：

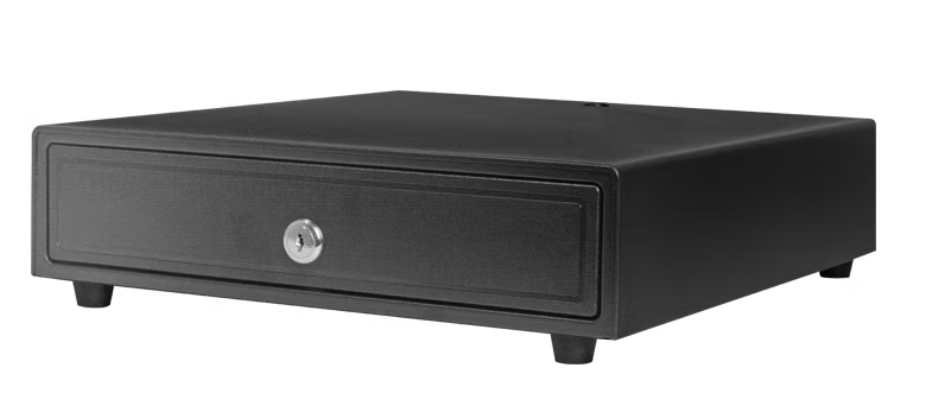

從鎖上講，錢箱一般分為兩段鎖和三段鎖，兩段鎖就是指鎖有兩檔一檔可以將錢箱鎖死，另外一檔時可以用脈沖將錢箱彈開或者手動打開，兩段鎖的錢箱不可以用鑰匙把錢箱打開，通常手動錢箱采用兩段鎖；三段鎖是有三檔，其中兩檔與兩段鎖中的兩檔相同，多了的這一檔就是將鑰匙轉到這一檔時可以將錢箱打開，電子錢箱通常選用三段鎖。
