伸縮型電磁鐵的設計核心

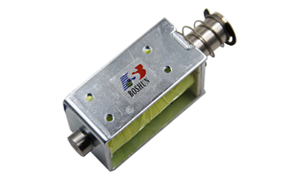

伸縮型電磁鐵在行業稱之為“推拉式電磁鐵”，通過電磁線圈產生磁場吸合鐵芯，斷電后彈簧復位彈出鐵芯復位，達到伸縮效果。

伸縮型電磁鐵最核心的三要素：



拉式正方向安裝，推式反方向安裝即未推式。                 行程過長，鐵芯底部開孔形成貫穿式伸縮電磁鐵

1.所需的推力或拉力，列每次通電產生的力量是固定值。比如每次通電產生500克的拉力。斷電后一般由彈簧彈出鐵芯或機構推出鐵芯。彈簧的力量不能大于拉力。反之推力設計亦是如此。

2.所需的行程，推出鐵芯的最大距離和吸合距離稱之為行程。行程越長，拉力越小，行程越短，拉力越大。設計的行程一般不超過20mm，超出范圍后力量基本所剩無幾。這是關于磁場吸引相關，其他多極線圈可以達到長行程的特點。如果一款電磁鐵在1mm的行程拉力能達到5kg，在20mm時候力量可能只有50~100克力，衰減力大幅度下降。

3.電磁鐵在運行中的通斷頻率。這里的通斷頻率分為兩類，第一種類型是需求條件，需求是通1s，斷1s為一個頻率。這個通斷次數根據客戶控制板程序控制通斷即可。其次是電磁鐵本身設計的為通1s，斷1s，那在測試使用時高于這個頻率時可能會(huì )發熱導致線圈燒壞。

所以在設計時會(huì )考慮到通電的電流以及通斷頻率來控制線圈斷電后散熱，得以保證在線圈溫升不超過80°C。防止燒壞。

在得到伸縮型電磁鐵本身所需的推拉力、行程、通斷頻率之后，選擇適當的結構和尺寸必然不可少，可參考推拉式電磁鐵選型表來進行參考選型。
