電磁鐵常見的接線接口有哪些

電磁鐵導線常見的接線接口有裸線、PIN針、端子和連接器。根據不同的需求而定。

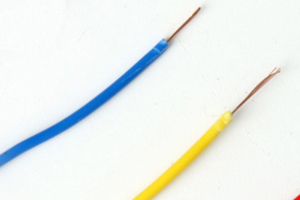

1.裸線：導線的的接線頭部預留一部分銅線不包膠，安裝時銅線固定，由于電磁鐵一般設計安裝在控制器上，會(huì )把頭部裸線的位置進行焊錫，這樣安裝在控制板上直接焊錫上去即可。

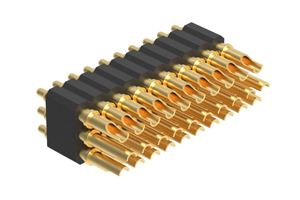

2.插PIN：負責信號的傳輸。在連接器的設計過程中，接觸是由配合端和尾端形成的。配合端通常由彈性部分和剛性部分組成，以保證連接器插頭與插座之間的接觸可靠性。電纜連接采用板或線對板互連。

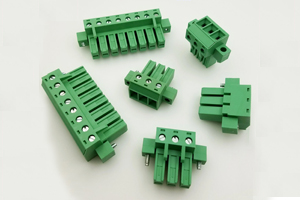

3.端子：電路的導線末端連接到電器設備的電子元件上，以實現信號傳輸和功率輸送。常見的端子類型有螺旋型端子、壓接型端子、插拔式端子等。

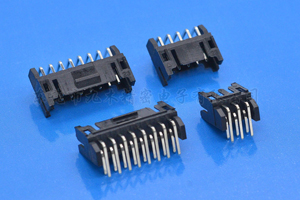

4.連接器：接線端可分為焊接線型、壓接線型、絕緣穿線型和無焊繞線型四種。在印刷電路板中，觸點端接形式可分為直焊、彎焊、表面貼裝和無焊壓合型四種，可與PIN形成公母對插的設計。這里不做具體描述。

電磁鐵導線接線到控制板或電路板上，再由PCB控制器控制電磁鐵的通斷頻率和通電時長。
