推拉電磁鐵的設計

推拉式電磁鐵核心組成零部件有：上蓋、軛鐵、線圈、線軸、固定鐵芯、可動鐵芯。

推拉式電磁鐵的工作原理：當給電磁鐵通電時，在電流磁效應（安培定律）原理基礎上，讓磁能導磁在固定鐵芯上，固定鐵芯如磁塊一樣，會(huì )吸附可動鐵芯相結合。斷電后固定鐵芯消磁由彈簧或機械機構拉出鐵芯，再次通電循環產生拉（推）力。

一、電磁鐵的核心參數有推拉力、行程、通斷頻率

1.電磁鐵推拉力的不同：改變通電電流大小和線圈閘數來改變力量的大小。

2.行程：電磁鐵通電時產生的磁吸力，可動鐵芯與固定鐵芯越遠，所產生的力量越小，推拉牽引的機構越重，行程越短。

3.其次是通斷頻率，由于線圈每次通電都會(huì )產生熱量，當熱量達到一定值后線圈就會(huì )燒壞，在運行時需要結合行程和力量需求改變線圈和電氣參數，才能保證在運行時保持穩定工作。

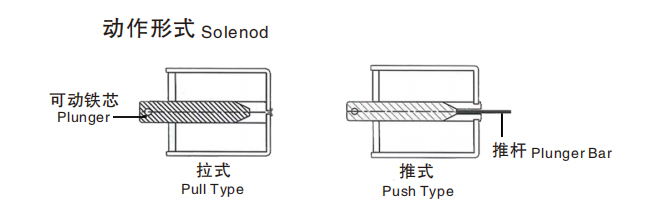

二、推拉式電磁鐵分為拉式和推式電磁鐵，通電后鐵芯向內吸合，拉式是把機構固定在鐵芯外漏部分上，吸合時鐵芯帶動機構運作產生拉力。推式是在可動鐵芯上增加一個白鐵條，白鐵條貫穿于固定鐵芯，吸合可動鐵芯后帶動白鐵條產生一個推力使機構運作。推力瞬間產生，那么用于彈射、瞬間開關、以及止鎖類的工作。

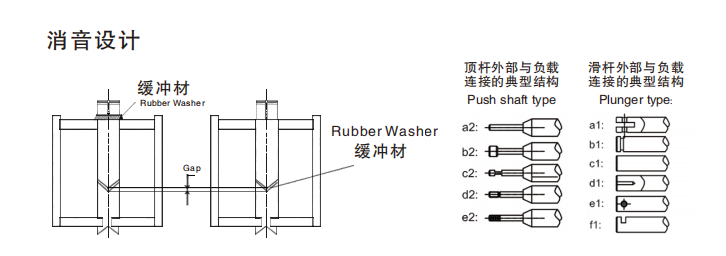

三、電磁鐵鐵芯的設計與固定鐵芯接觸面一般設計成錐形，可以減小可動鐵芯與固定鐵芯碰撞所產生的噪音，可以增加緩沖墊使其噪音再次降低。電磁鐵鐵芯斷電后是無法自行復位，需要由機構或彈簧復位，我們也可以在彈簧處增加緩沖墊來降低噪音。

四、電磁鐵鐵芯與機構連接

1.推式常見鐵芯如上圖a1:銑槽鉆孔、b1:E扣、c1:常規、d1:凹槽、e1:鉆孔、f1:鉆孔螺紋等。

2.拉式常見鐵芯如上圖a2:常規、b2:限位、c2:卡位、d2:螺紋、e2:滾花等。

總結：設計一款電磁鐵需要明確的核心參數所需行程，力量和工作的頻率，確認好參數后我們可以設計線圈的大?。ㄍ庑纬叽缱钚≈担?。得出大致結構后選擇相應的運作模式設計鐵芯與機構的連接安裝通電即可運作。

當然一款好的電磁鐵其具備特性要求后，還需要對材質處理，滿足不同應用場景的需求設計。如耐高溫、長壽命、抗嚴寒、降噪音、防水、防火等。
