高頻電磁鐵

高頻電磁鐵是長時間、連續高頻通斷的一種電磁鐵。

高頻電磁鐵是啟動后長時間給電磁鐵通電斷電，一分鐘的頻率高達500次以上，且處于長時間工作的狀態，如生產電子元器件的貼片機，在制作原材料時數量決定了產品的優勢，每小時可生產幾萬的元器件材料，相對應的電磁鐵也需要符合滿足設備的運行需求，那么高頻電磁鐵在運行時也會(huì )存在多種因素需要規避。

1.線圈溫度：持續高頻工作時可能會(huì )因為線圈過熱導致吸力未達到吸合鐵芯最低要求。鐵芯在縮回的途中磁力消失。導致遺漏動作。

2.鐵芯工藝：由于電磁鐵各個部件都是車削鉚合組裝起來的電子元器件，不能保證每一個零部件做到百分百相同滿足，當鐵芯與線軸發生細微的錯位時也會(huì )導致在高頻吸合時產生卡頓現象，導致遺漏動作。

3.負載：電磁鐵在高頻運動時所產生的力量是一致的，鐵芯吸合與彈出的時因為外界因素力量變大也是無法正常吸合，導致遺漏動作。

4.行程：行程越長，通斷的頻率次數越低，必須讓鐵芯縮回和彈出完成整個動作后才來再次通電吸合，這個時間在設計頻率時有嚴格的制作設計，超出頻率范圍會(huì )導致遺漏動作。

列：

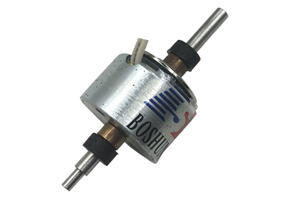

1.名稱型號(P/N):貼片機電磁鐵 BS-0812T-06

2.標準測試條件(TEST)：

2.1 環境溫度(temperature range):55℃～95℃

2.2 相對濕度(relative humidity):5%～60%RH

2.3 額定電壓(rated voltage):DC12V

2.4 功耗(wattage)：16W(DC12V,R=9Ω±10%)

2.5 工作循環(PERATION CYCLE)：通:斷=0.02S:0.1S( 最大連續通電時間0.02S,ED=16% )

3. 外觀(facies):沒有損傷、破裂、生銹 、表面污點

4. 電氣特性(ELECTRICAL)

4.1 使用電壓(working voltage):DC12V±10%

4.2 力量(potence):2mm:≥170g(DC12V)

4.3 絕緣電阻(insulation resistance):DC500V,≥500MΩ(線圈和骨架之間)

4.4 耐電壓(high voltage ):DC700V 50/60Hz-1秒,漏電流最大0.5毫安(線圈和外殼之間)

5.0 壽命(biometry):正常使用狀態下30萬次以上。

上述是市場中模具成型的一款高頻電磁鐵參數，其中功耗、行程、力量降低也可以讓通電頻率次數至每分鐘上千次。

其次是壽命問題，由于電磁鐵長期處于高溫運行，線圈的壽命大大下降，會(huì )定期更換電磁鐵保證設備的正常運作。
