常見的電磁鐵示意圖有哪些

電磁鐵的設計種類有推拉式電磁鐵、保持式電磁鐵、吸盤式電磁鐵、旋轉式電磁鐵以及管閥等。設計不同，電磁鐵鐵芯的運行方式不同，工作原理和動作結構也不同。

1.推拉式電磁鐵示意圖

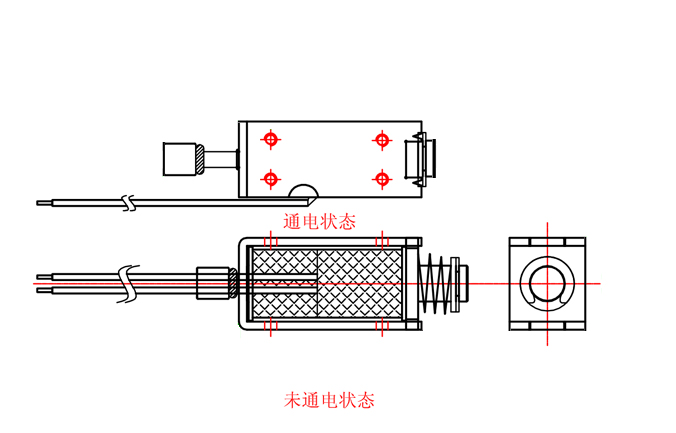

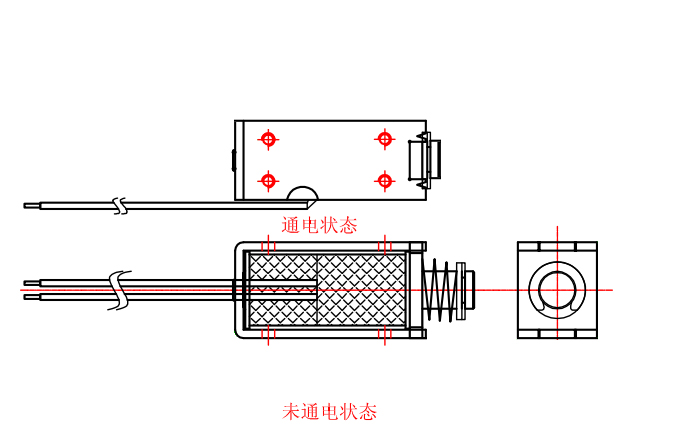

圖1                                                                              圖2

電磁鐵通電鐵芯縮回產生力量，圖1拉動機構為拉式、推動機構為推式。改變電磁鐵正反安裝即可。圖2是推拉式電磁鐵或部分推式電磁鐵采用貫穿式設計。左右鐵芯上都可以機構帶動。

2.保持式電磁鐵示意圖

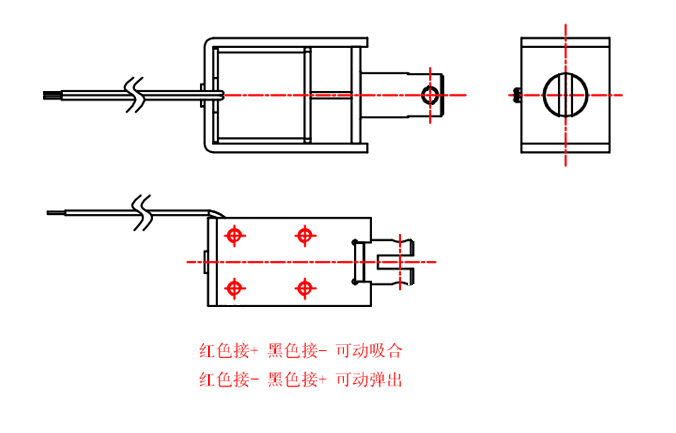

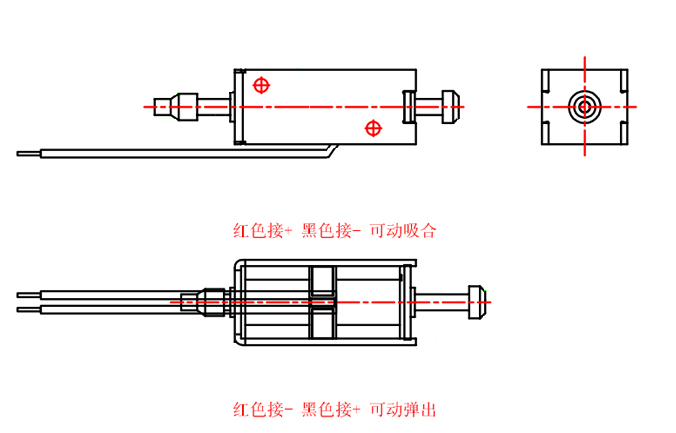

圖3                                                                              圖4

保持式電磁鐵通電分為正向通電和反向通電，斷電消磁，適合長行程、長時間（保持工作狀態）大保持力的設計需求。如圖3所示是單保持式電磁鐵示意圖，永磁鐵安裝靠近機構一端。圖4是雙保持式電磁鐵，由于左右機構都需要帶動機構設計貫穿式，永磁鐵安裝在線圈中間。

3.吸盤式電磁鐵示意圖

圖5

吸盤式電磁鐵圖5示意圖所示，電磁鐵通電后吸盤上方形成一個磁吸力的磁場，可吸附導磁體，斷電后瞬間消磁。

4.旋轉式電磁鐵示意圖

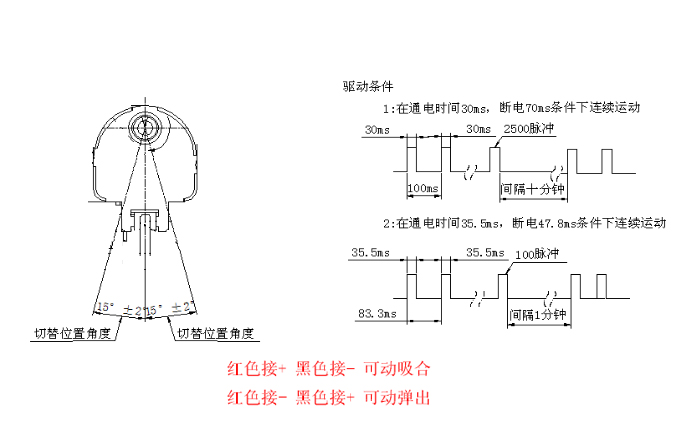

圖6

旋轉式電磁鐵圖6通電鐵芯按照設計轉動相應角度，可設計彈簧復位、反向通電復位或機構復位等，由于市場使用場景少，往往采用電機來驅動。

5.管閥類電磁鐵示意圖

圖7

電磁閥、管閥由電磁鐵控制鐵芯閉合路徑，通常設計為常開或常閉類型閥。圖7鐵芯的運作方式與拉式電磁鐵鐵芯工作內容相同，區別在于在電磁鐵上安裝塑膠閥頭。
